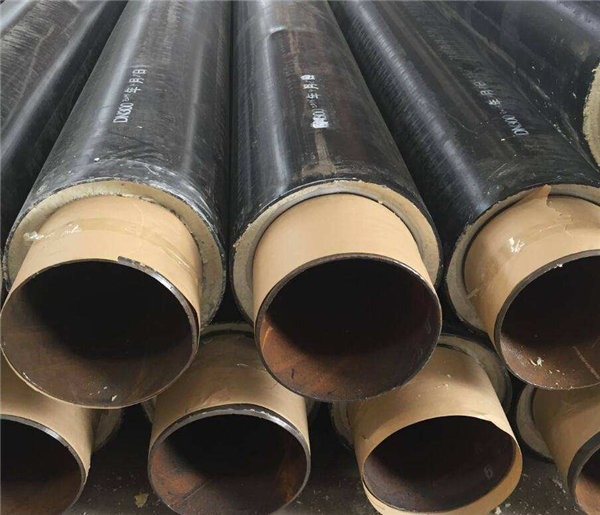

預制保溫鋼管埋地管道日期：2019-08-28 點擊：33 查看原圖  鋼套鋼保溫蒸汽管道
|
|
保溫管是絕熱管道的簡稱，保溫 管用于液體、氣體及其他介質的輸送，在石油、化工、航天、溫泉~軍事、集中供熱、中央空調、市政等管道的絕熱工程保溫。
鋼套鋼復合保溫管保溫結構依據滑動方式不同可分為兩大類：
1、內滑動式：保溫結構由工作鋼管、硅酸鋁、減阻層、微孔硅酸鈣、隔熱層、不銹鋼緊固鋼帶、鋁箔反射層、聚氨酯保溫層、外套鋼管、外防腐層組成。內滑動型保溫鋼管是由輸送介質的鋼管+復合硅酸鹽或微孔硅酸鈣+硬質聚氨酯泡沫塑料+外套鋼管+玻璃鋼殼防腐保護層結構構成。各種管件節點保溫處理技術成熟，質量可靠。
2、外滑動式：保溫結構由工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固鋼帶、滑動導向支架、空氣保溫層、外護鋼管、外防腐層組成。
高溫鋼套鋼保溫管-優勢特點
1 具有很強的耐腐蝕和防水能力，綜合造價低
據有關部門測算，雙管制供熱管道，一般情況下可以降低工程造價的25%（采用玻璃鋼做保護層）和10%（采用高密度聚乙烯做保護層）左右。
2 熱損耗低，節約能源。 熱損耗僅為傳統管材的25%
直埋保溫管 導熱系數 0.022kcal/m.h.℃ 憎水率 0.03kg/cm³
3 使用壽命長
正確的安裝和使用可使管網壽命達到30-50年，而且維護費用極低。
4 占地少 施工快 有利于環境保護
能減少土方開挖量50%以上 減少土建砌筑和混凝土量90%
鋼套鋼蒸汽保溫管
鋼套鋼蒸汽保溫管由內工作鋼管、外保護鋼管和中間保溫層組成。工作鋼管經噴砂涂?jī)蓪臃冷P漆。保溫層由高溫纖維氈、超輕微孔硅酸鈣保溫瓦和聚氨酯泡沫塑料組成。外套鋼管作噴砂處理后纏繞六層玻璃纖維和樹脂防腐層。
鋼套鋼蒸汽保溫管是由外護鋼管加鋼管防腐、保溫層及內工作鋼管組合而成。鋼套鋼蒸氣復合保溫管適用于輸送2.5MPa、350攝氏度以下的蒸汽或其它介質，該產品用鋼管做外防護層，具有強度高，不易損壞，施工檢修簡便，使用壽命長的優點。
性能特點：
1、防水防潮
2、耐高溫高壓，適用介質溫度400℃以下，壓力2.5Mpa
3、熱耗低，保溫效果優于任何一種傳統保溫方式
4、防腐能力強，防腐層強度高，不易破壞
5、使用壽命長，可達30－50年壽命螺旋焊接鋼管是指用鋼帶或鋼板彎曲變形為圓形、方形等形狀后再焊接成的、表面有接縫的鋼管。按焊接方法不同可分為電弧焊管、高頻或低頻電阻焊管、氣焊管、爐焊管、邦迪管等。按焊縫形狀可分為直縫焊管和螺旋焊管。電焊鋼管用于石油鉆采和機械 制造業等。爐焊管可用作水煤氣管等，大口徑直縫焊管用于高壓油氣輸送等；螺旋焊管用于油氣輸送、管樁、橋墩等。焊接鋼管比無縫鋼管成本低、生產效率高。
| 鋼套鋼——離心玻璃棉保溫 | |
| 參數 | 數值 |
| 纖維直徑[u.m] | 6 |
| 渣球含量 | 0.001% |
| 適用溫度[℃] | - 120~ 400 |
| 體積密度[kg/m3] | 24~27 |
| 導熱系數[W/m·K] | ≤0.035 |
